Modelleren

Teken en bewerk BPMN-procesmodellen in de visuele editor.

Wat is Modelleren?

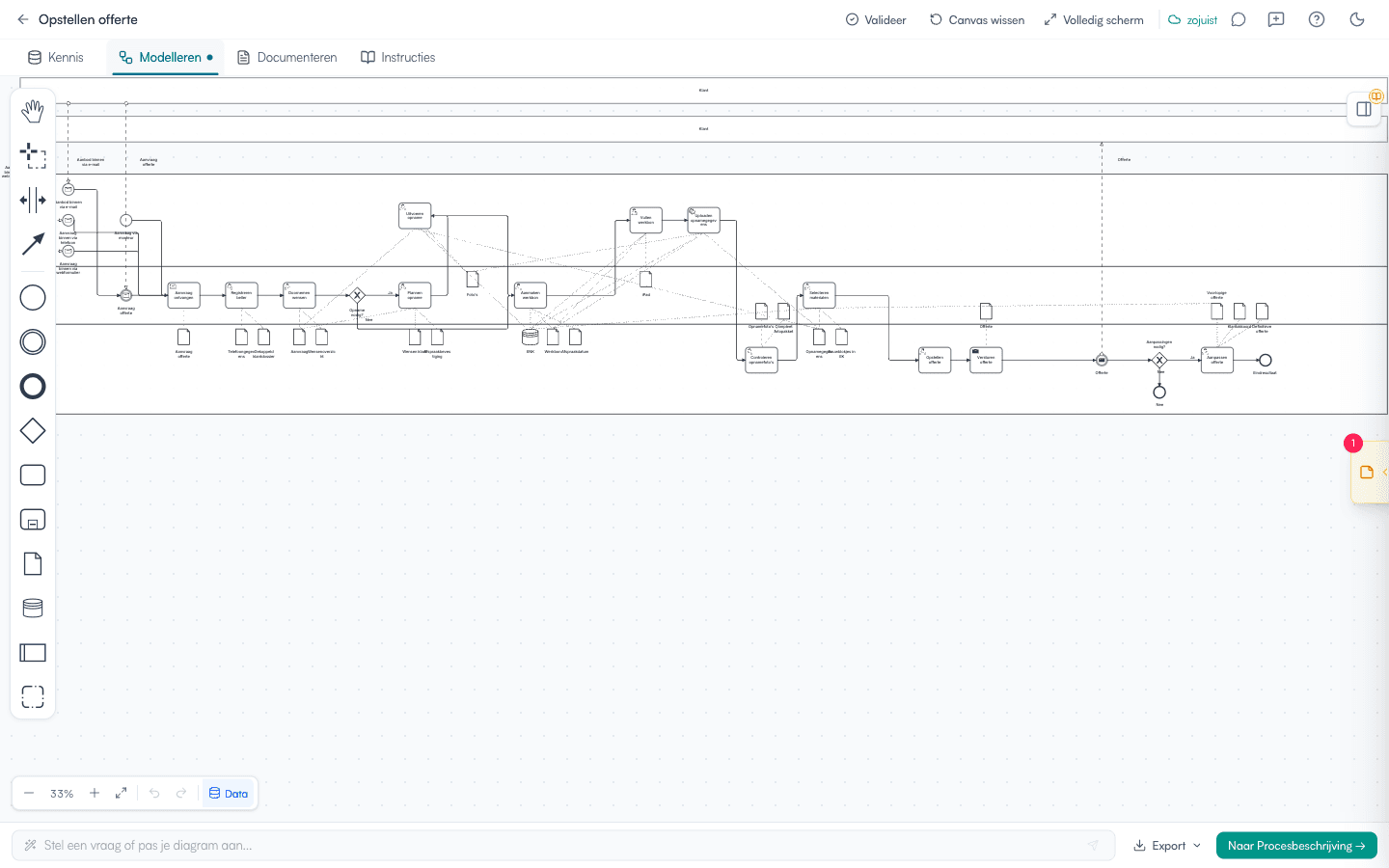

Met Modelleren teken je visuele procesmodellen in het BPMN 2.0 formaat. Je sleept elementen naar het canvas, verbindt ze en voegt swimlanes toe voor rolverdeling. De AI-assistent kan een eerste model voorstellen op basis van je proceskennis. Je kunt modellen exporteren en valideren.

Mogelijkheden

• BPMN 2.0 editor met drag-and-drop
• Swimlanes voor rolverdeling
• Gateways, events en subprocessen
• AI-assistent voor modelgeneratie en aanpassingen via chat
• Import van BPMN-bestanden (.bpmn, .xml), Visio-bestanden (.vsdx) en afbeeldingen (.png, .jpg)
• Export naar BPMN XML, Visio VDX, Nintex ProMap XML, SVG en PNG
• Modelvalidatie met AI-ondersteunde fixes
• Deelprocessen als aparte diagrammen
• Groepen als swimlanes via actor-koppeling
• Handmatig geplaatste elementen behouden hun positie bij regeneratie
• Data-objecten met richtingspijlen (invoer / uitvoer / systeem)

Zo gebruik je Modelleren

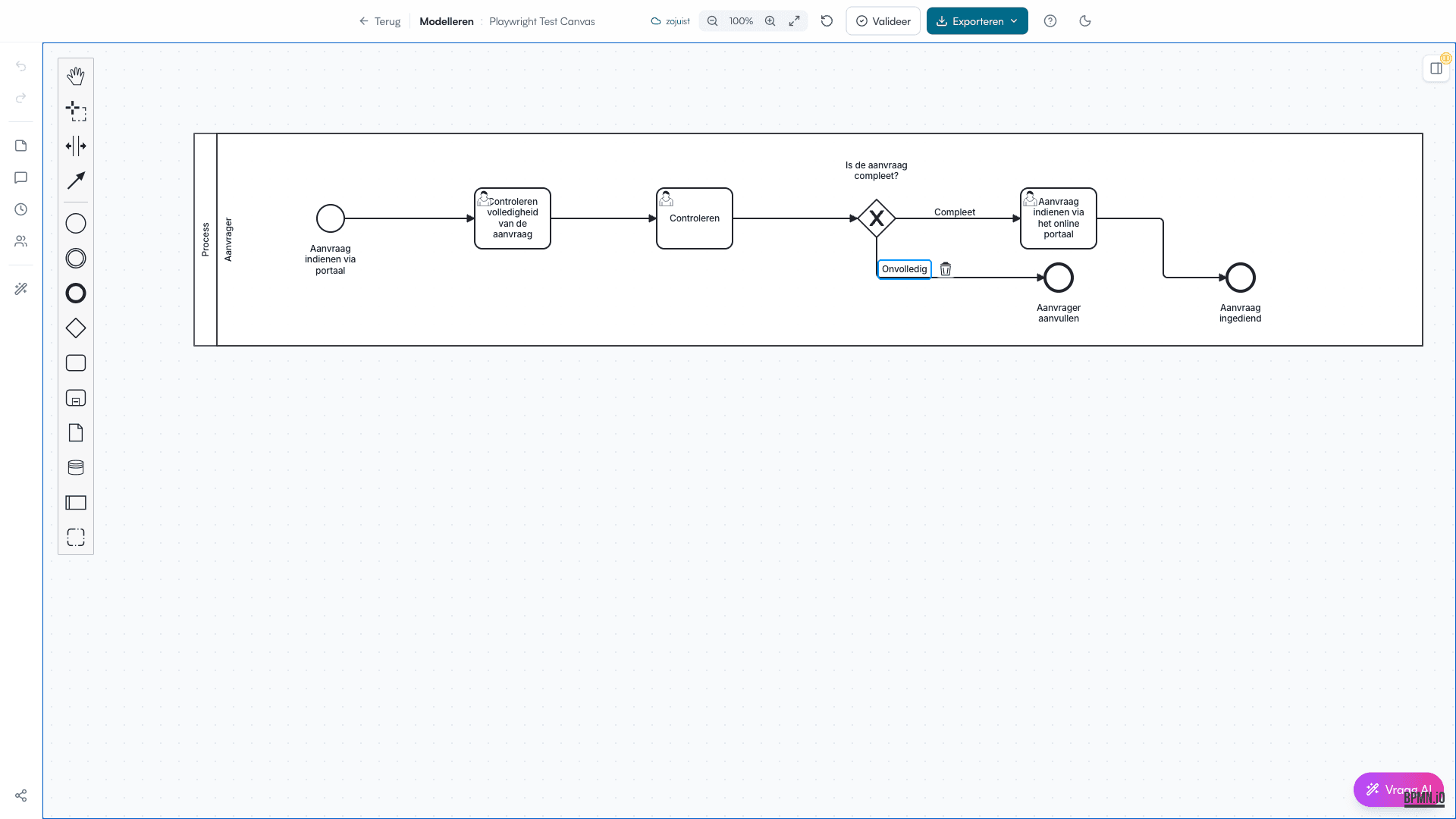

Model starten

1. Open Modelleren vanuit de werkruimte van je proces.
2. Een startdialoog verschijnt met de volgende opties:
   • Genereer vanuit proceskennis — gebruik activiteiten en rollen uit je workshop (aanbevolen als je proceskennis hebt).
   • Start met blanco canvas — bouw je diagram handmatig op.
   • Laat AI genereren — beschrijf je proces en laat AI een eerste BPMN-model maken. Je kunt extra context of een referentiedocument uploaden (.txt, .md, .pdf, .docx).
   • Bestand importeren — upload een bestaand BPMN-bestand (.bpmn, .xml), een Visio-bestand (.vsdx) of een afbeelding van een procesmodel (.png, .jpg).

Elementen toevoegen

1. Klik op een element in het elementenpalet links op het canvas (activiteit, gateway, event).
2. Sleep het element naar de gewenste positie op het canvas.
3. Klik op een element om het te selecteren en de naam te bewerken.
4. Verbind elementen door van het ene element naar het andere te slepen.
5. Pas de naam aan: begin altijd met een werkwoord (bijv. “Controleer factuur”).

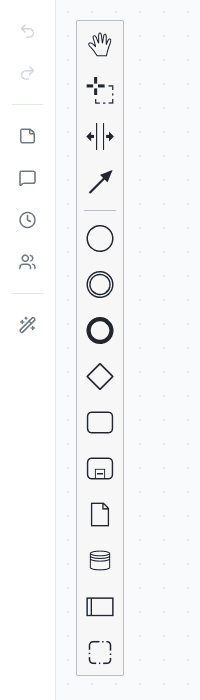

Het elementenpalet bevat de volgende typen:

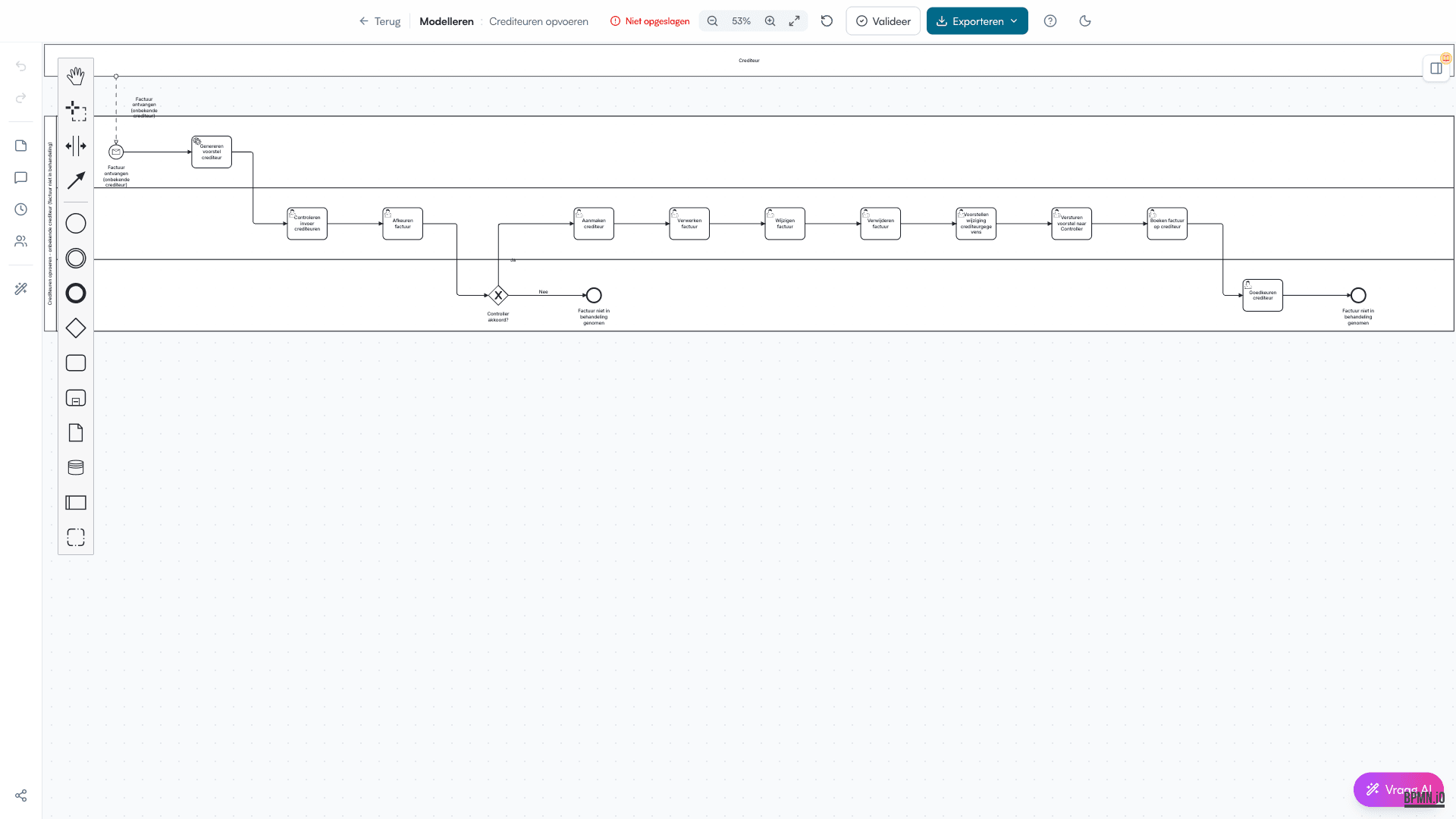

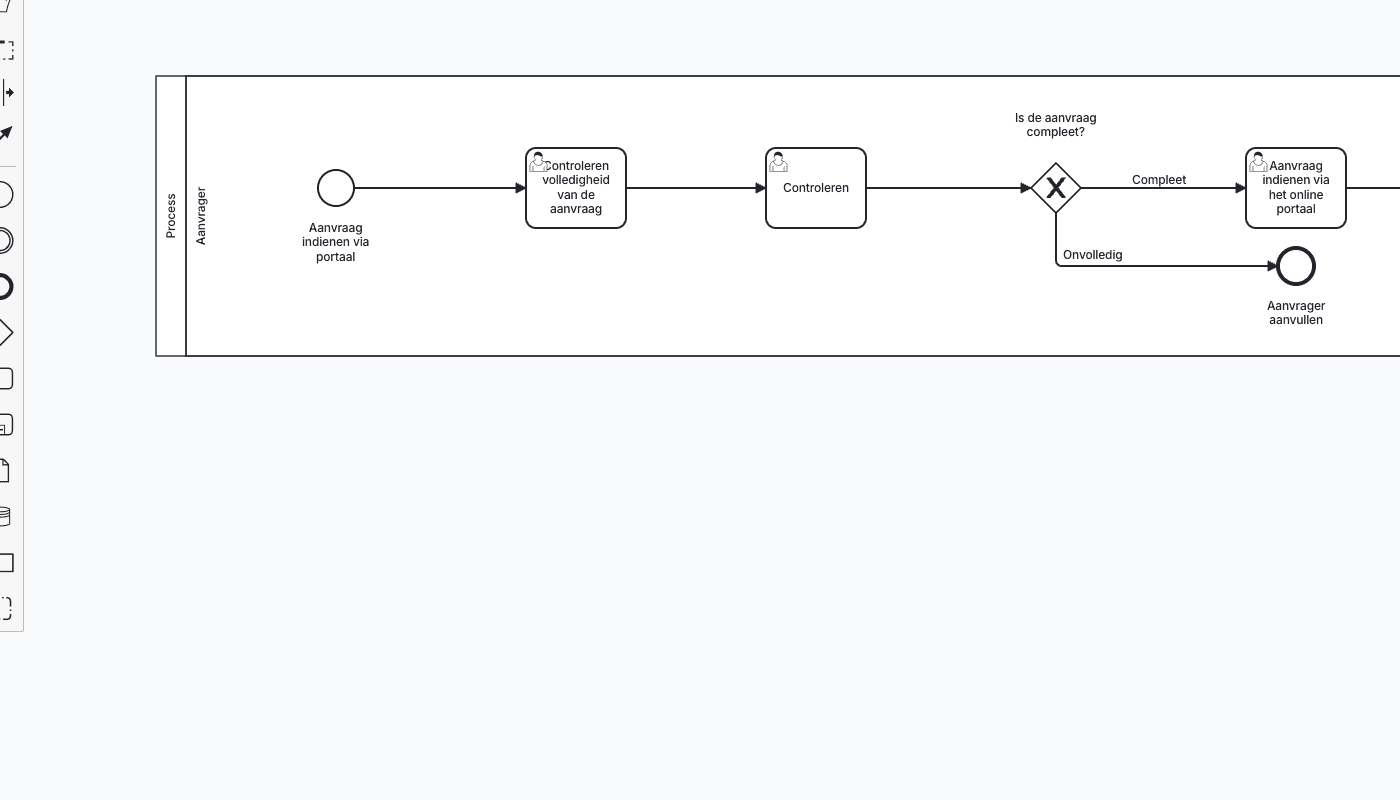

Swimlanes toevoegen

1. Sleep een participant (pool) vanuit het elementenpalet naar het canvas.
2. Geef de swimlane een naam (de rol of afdeling).
3. Sleep activiteiten naar de juiste swimlane.
4. Voeg meer lanes toe door op de rand van een bestaande pool te klikken en Lane toevoegen te kiezen.

Groepen als swimlanes gebruiken

Heb je op het proceskennisbord stappen gegroepeerd en een actor aan die groep gekoppeld? Dan worden die groepen automatisch swimlanes in het BPMN-diagram.

1. Open het proceskennisbord en maak groepen aan (zie Deelprocessen).
2. Koppel een actor (rol) aan een groep via het groep-menu.
3. Open Modelleren en kies Genereer vanuit proceskennis.
4. Elke groep met een gekoppelde actor verschijnt als een aparte swimlane met de naam van de actor.

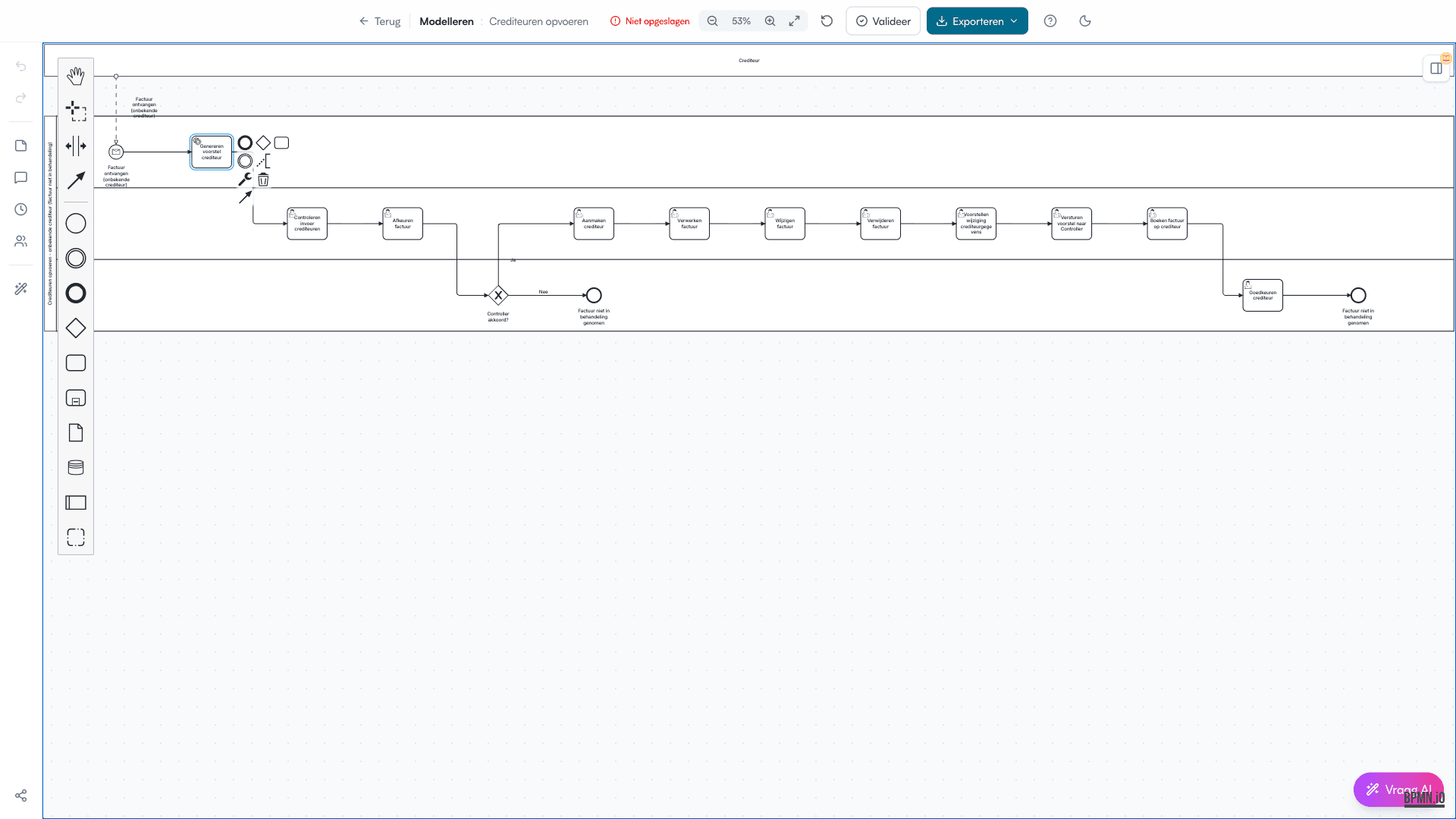

Gateways en beslismomenten

1. Sleep een gateway vanuit het elementenpalet naar het canvas.
2. Kies het type: exclusief (XOR), parallel (AND) of inclusief (OR).
3. Verbind de gateway met de uitgaande paden.
4. Klik op elke verbindingslijn om een conditie in te stellen (bijv. “Goedgekeurd” / “Afgekeurd”).
5. Zorg dat elk pad een duidelijk eindpunt heeft.

Stapeigenschappen bewerken

1. Klik op een activiteit in het diagram om deze te selecteren.
2. Open de zijbalk rechts via de knop aan de rechterkant van het canvas.
3. Bewerk de Stapnaam en Wat gebeurt er? (beschrijving).
4. Als de stap uit proceskennis komt, kun je bij Uitvoerder direct een bestaande rol kiezen. Daarmee los je waarschuwingen zoals Geen uitvoerder op zonder terug te gaan naar het proceskennisbord. Als er al een swimlane met die rol bestaat, verplaatst Flowstudio de taak daar ook naartoe.
5. Als je proceskennis hebt, schakel dan naar het tabblad Bronnen om je workshopresultaten te raadplegen.

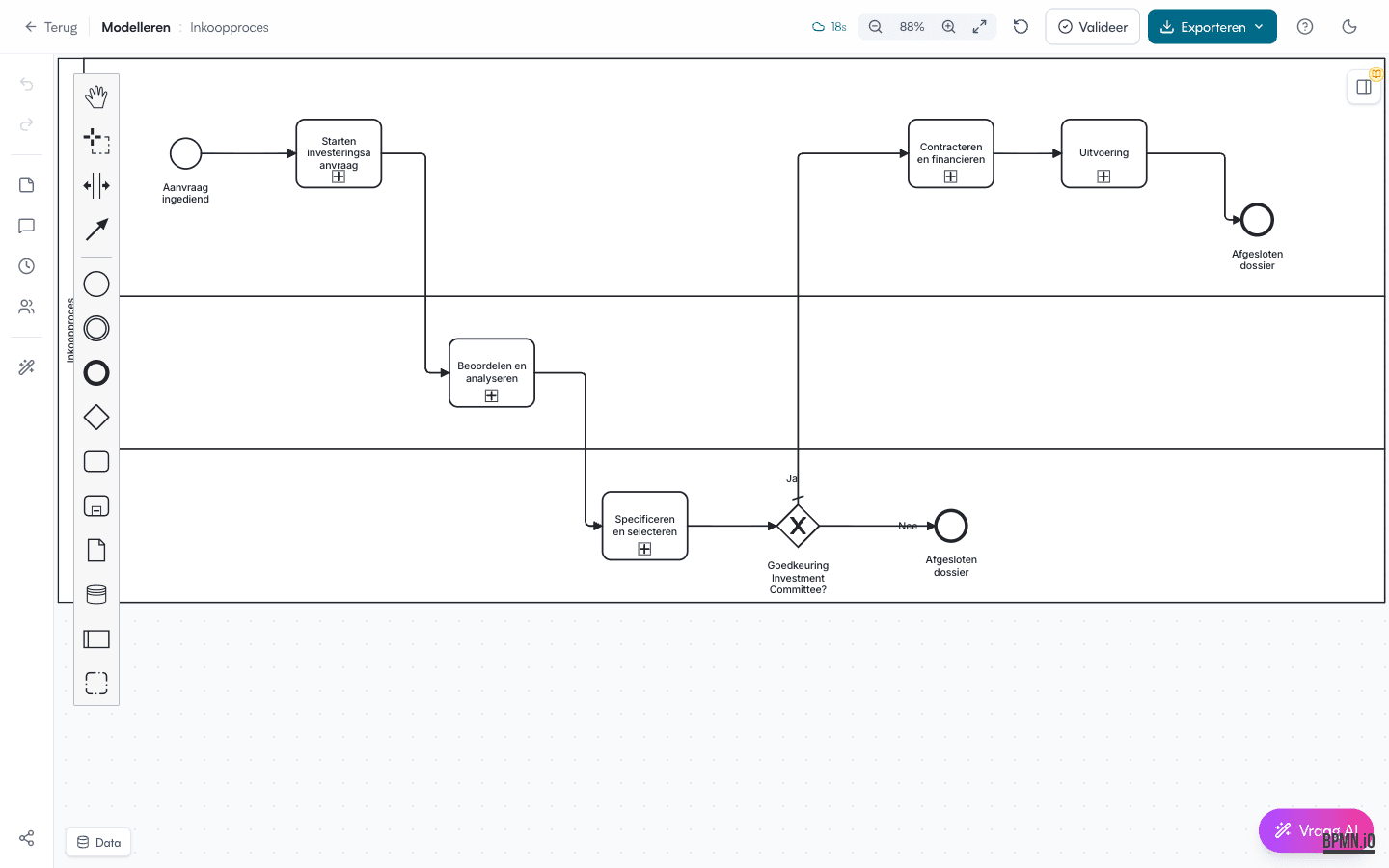

Deelprocessen

Deelprocessen zijn subprocessen binnen je hoofdproces. Ze verschijnen als ingeklapte blokken op de hoofdplaat. Dubbelklik om het detail-diagram te openen.

Deelprocessen vanuit proceskennis

Als je stappen hebt gegroepeerd op het proceskennisbord, worden deze automatisch deelprocessen in het BPMN-diagram.

1. Groepeer stappen op het proceskennisbord (zie Proceskennis).
2. Open Modelleren en kies Genereer vanuit proceskennis.
3. Elke groep verschijnt als een ingeklapt subprocess op de hoofdplaat.
4. Dubbelklik op een subprocess om het detail-diagram te openen.

Bij de eerste keer openen wordt het detail-diagram automatisch gegenereerd vanuit de processtappen in die groep.

Feedback-balk

Rechtsonder op de Modelleren-canvas vind je een kleine knop met het aantal meldingen uit de BPMN-conversie. Klik om een lijst te zien met:

• Overgeslagen — items uit de proceskennis die niet in BPMN zijn opgenomen, met de reden. Bijvoorbeeld een beslismoment met te weinig uitkomsten, een optie zonder doel, of een lege deelproces-groep.
• Standaardwaarden — defaults die Flowstudio heeft ingevuld omdat de proceskennis incompleet was (zoals een fallback-uitvoerder of -gateway-type).

De knop wordt amber/oranje zodra er overgeslagen items zijn, en wit met een info-icoon als er alleen standaardwaarden zijn. De feedback-balk is op alle niveaus zichtbaar — ook wanneer je in een deelproces-canvas zit.

Externe partijen en berichtstromen

Externe partijen (zoals klanten of leveranciers) verschijnen als zwarte balken boven of onder je procesdiagram. Berichtstromen (stippellijnen) tonen de communicatie.

• Inkomende berichten verschijnen als een stippellijn van de externe partij naar je proces.
• Uitgaande berichten verschijnen als een stippellijn van je proces naar de externe partij.
• Als het eerste processtap een inkomend bericht ontvangt, wordt het start-event automatisch een berichtstart (envelop-icoon).
• Als je op het proceskennisbord een trigger bewust aan een latere stap koppelt, maakt Flowstudio daar een extra start-event van. Zo blijft zichtbaar dat het proces ook daar mag beginnen.

Posities bewaren bij regeneratie

Heb je elementen handmatig verplaatst op het canvas? Die posities blijven bewaard wanneer je het BPMN-diagram opnieuw genereert vanuit je proceskennis.

• Verplaats een activiteit, gateway of andere element naar een positie die je goed vindt.
• Kies daarna Genereer vanuit proceskennis opnieuw — het element staat nog op dezelfde plek.
• Elementen die je nog niet had verplaatst, krijgen automatisch een nieuwe positie op basis van de procesflow.

Data-objecten en richtingspijlen

Data-objecten in het diagram tonen nu de richting van de relatie met een processtap:

Gebruik de schakelaar Data-elementen tonen/verbergen in de canvas-toolbar om dataobjecten in of uit te klappen.

Canvas-toolbar

Linksonder op het canvas staat een zwevende toolbar met veelgebruikte bewerkingsknoppen — vergelijkbaar met de toolbar in Figma of Miro.

De toolbar bevat:

• Zoom in en Zoom uit — vergroot of verklein de weergave van het diagram.
• Zoom-to-fit — past het canvas aan zodat het hele diagram zichtbaar is.
• Ongedaan maken en Opnieuw — herstel of herhaal de laatste bewerking.
• Data-elementen tonen/verbergen — schakelaar om dataobjecten en datastores in het diagram zichtbaar te maken of te verbergen.

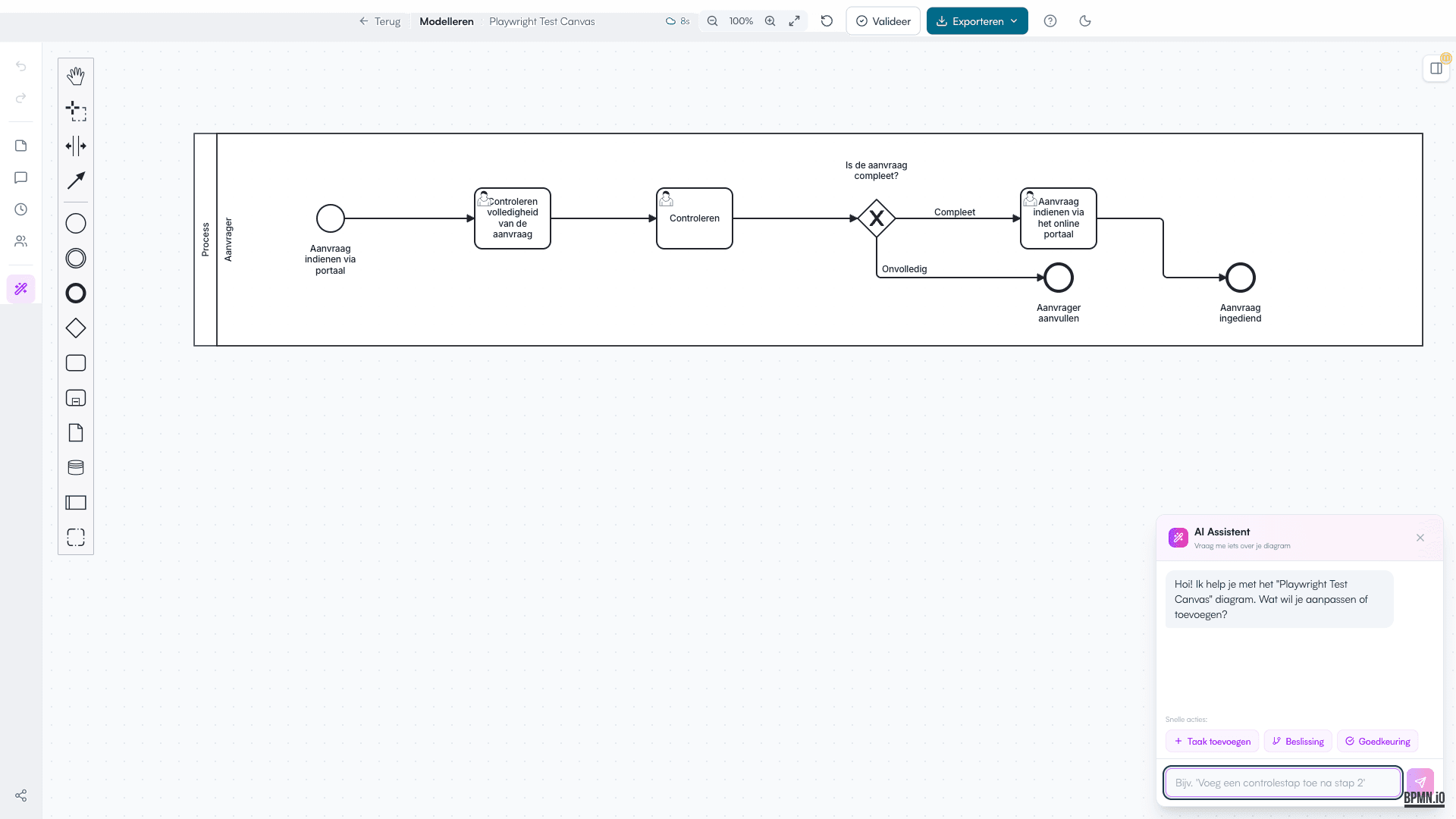

Procesassistent gebruiken

De Procesassistent helpt je bij het controleren en gericht aanpassen van je model. Je kunt vragen stellen, maar ook een wijziging laten voorbereiden.

1. Klik onderin de BPMN-editor op Procesassistent.
2. Typ een vraag of wijzigingsverzoek.
   • Vragen: “Welke gateway past hier?”, “Is dit model BPMN 2.0 compliant?”
   • Wijzigingsverzoeken: “Voeg een goedkeuringsstap toe na deze stap”, “Hernoem deze taak”, “Koppel deze stap aan het einde”.
3. De assistent start compact en wordt vanzelf breder zodra het gesprek begint, zodat het canvas eerst de hoofdfocus houdt.
4. Bij een wijzigingsverzoek toont Flowstudio eerst een voorstel.
5. Klik op Toepassen op diagram om de wijziging door te voeren, of Negeren om niets te veranderen.

Kwaliteitsindicatoren op elementen

Flowstudio markeert elementen met kwaliteitsproblemen direct in het diagram. Een oranje driehoekje (⚠) in de rechterbovenhoek van een element geeft aan dat er iets ontbreekt of niet klopt.

Veelvoorkomende oorzaken:

• Geen uitvoerder toegewezen — de activiteit staat niet in een swimlane met een rol.
• Gateway zonder type — het type (XOR, AND, OR) is niet ingesteld.
• Gateway met een open pad — een uitgaand pad heeft geen eindpunt of conditie.

Hover over het driehoekje om een tooltip te zien met de specifieke melding. Klik op het driehoekje om de stap te selecteren en direct naar het juiste veld in de rechterzijbalk te gaan. Klik op Analyseer in de toolbar voor een volledig overzicht van alle kwaliteitsproblemen en mogelijke fixes.

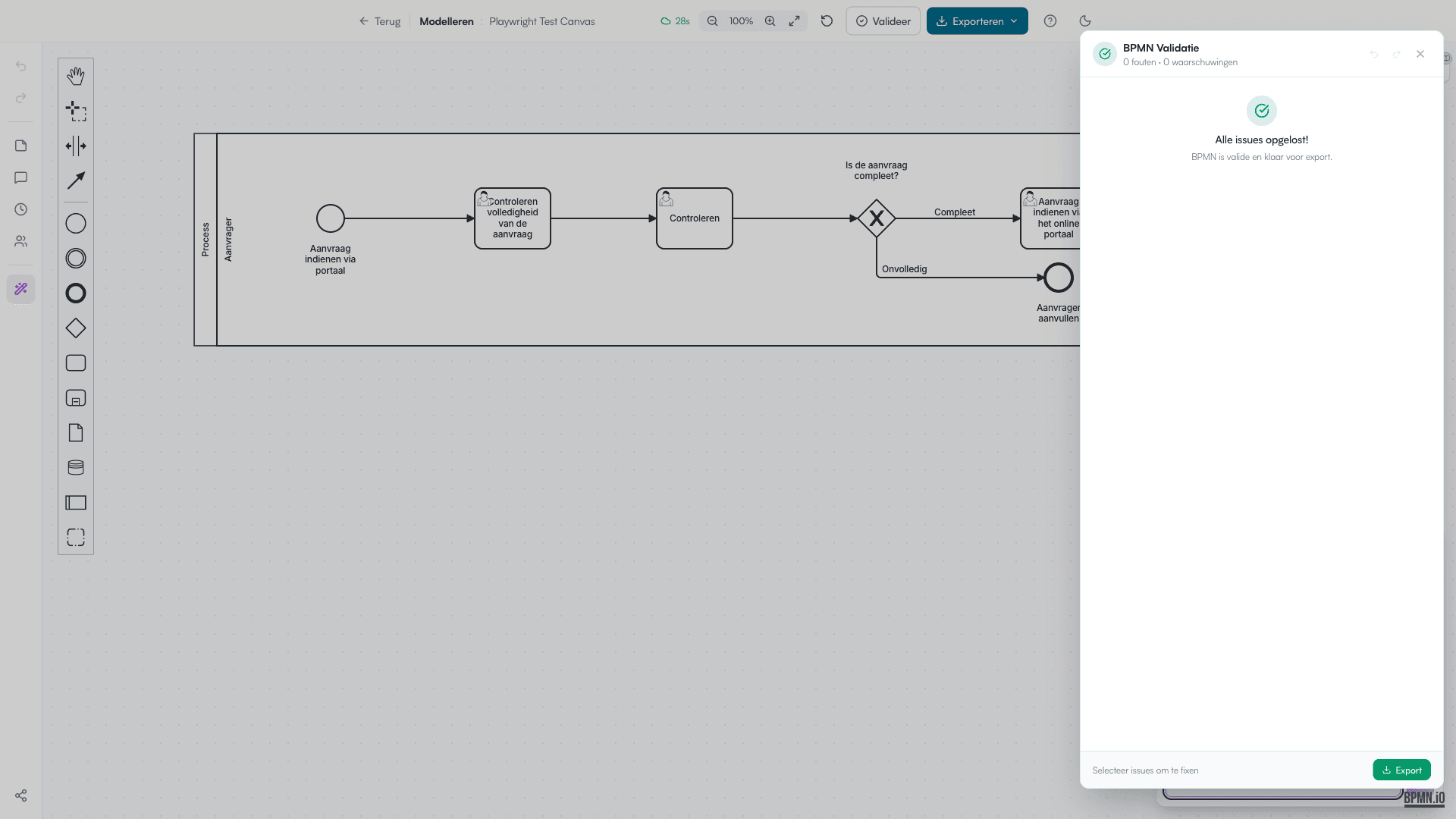

Model valideren

1. Klik op Valideer in de toolbar bovenaan.
2. Flowstudio controleert het model op BPMN 2.0 fouten.
3. Fouten en waarschuwingen verschijnen in een zijpaneel met het aantal fouten en waarschuwingen.
4. Selecteer fouten die je wilt laten repareren en klik op AI fixes genereren.
5. Bekijk de voorgestelde fix en klik op Toepassen om de wijziging door te voeren.
6. Gebruik ongedaan maken als een fix niet het gewenste resultaat geeft.

Model exporteren

1. Klik op Exporteren in de toolbar bovenaan.
2. Kies een formaat:
   • BPMN 2.0 XML — voor gebruik in Visio, Bizagi, Camunda of andere BPMN-tools.
   • Visio (VDX) — voor Microsoft Visio. Zet het eerst aan via Instellingen > Voorkeur > Export-instellingen.
   • Nintex ProMap XML — voor import in Nintex. Zet het eerst aan via Instellingen > Voorkeur > Export-instellingen.
   • SVG Afbeelding — vectorafbeelding voor presentaties of documentatie.
   • PNG Afbeelding — rasterafbeelding.
3. Het bestand wordt gedownload naar je computer.

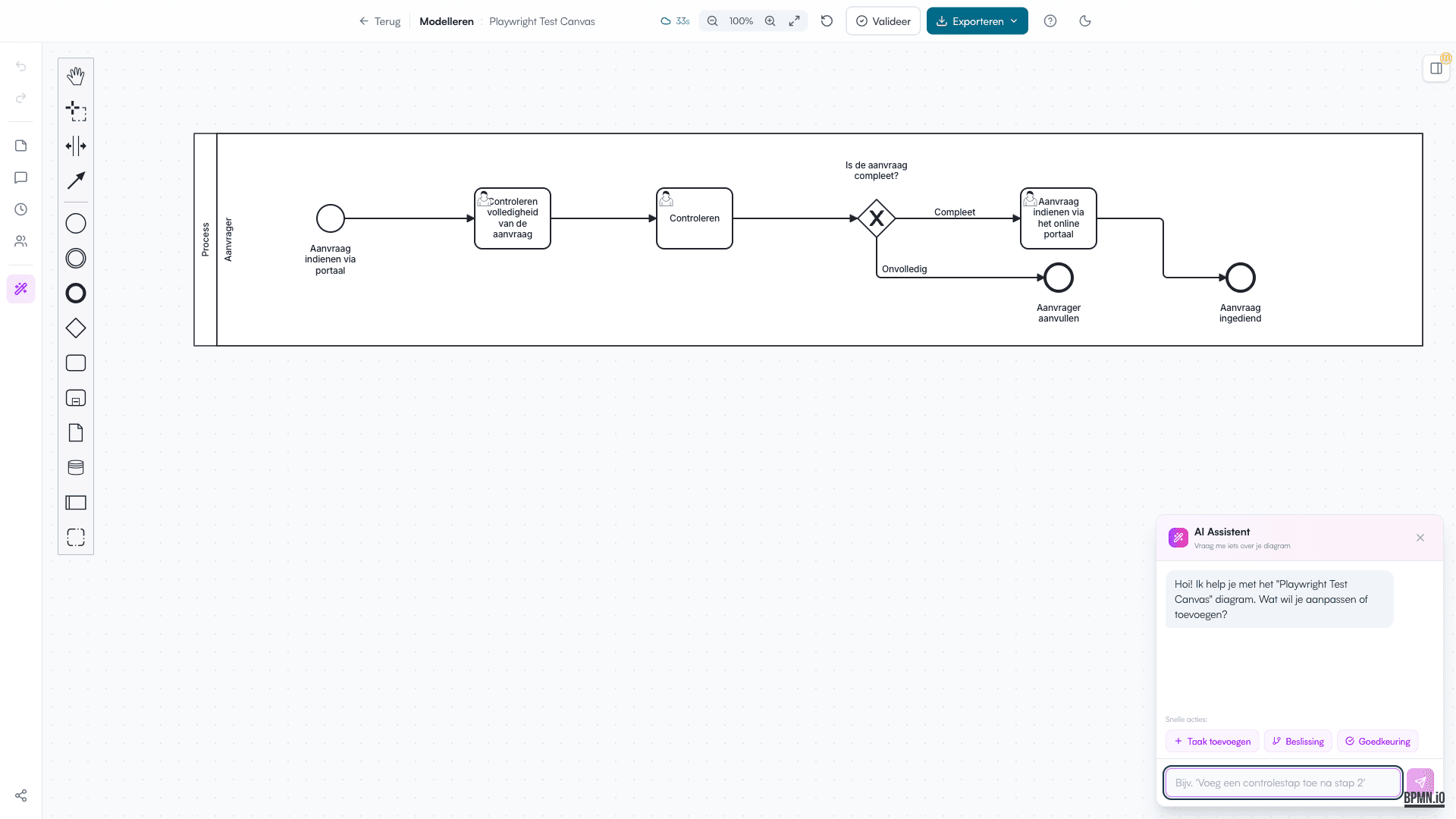

Model reviewen

Een goed model is leesbaar zonder extra uitleg. Controleer voor het afronden:

1. Controleer of elke route een logisch begin- en eindpunt heeft.
2. Controleer of elke gateway precies de juiste uitgaande paden heeft.
3. Controleer of activiteitnamen consistent zijn (werkwoord + zelfstandig naamwoord).
4. Vraag een collega om het model na te vertellen. Lukt dat zonder vragen, dan is het model duidelijk.
5. Exporteer het model of zet het door naar Procesbeschrijving via Exporteren > Naar Procesbeschrijving.

Veelgestelde vragen

Wat als validatie fouten geeft?

Selecteer de fouten in het validatiepaneel en klik op AI fixes genereren. Flowstudio stelt per fout een oplossing voor die je kunt bekijken en toepassen. Veel voorkomende fouten zijn ontbrekende eindgebeurtenissen of niet-verbonden elementen.

Kan ik het model doorzetten naar Procesbeschrijving?

Ja. Klik op Exporteren > Naar Procesbeschrijving in de toolbar. Het model wordt dan als bron beschikbaar in de Procesbeschrijving-wizard.

Kan ik een bestaand diagram importeren?

Ja. In het startdialoog kies je Bestand importeren. Je kunt een BPMN-bestand (.bpmn, .xml), een Visio-bestand (.vsdx) of een afbeelding van een procesmodel (.png, .jpg) uploaden. Flowstudio herkent de elementen in de afbeelding en genereert een bewerkbaar BPMN-diagram.

Kan ik Visio of Nintex exporteren?

Ja. Activeer eerst het betreffende exportformaat via Instellingen (tandwielpictogram) > Voorkeur > Export-instellingen. Daarna verschijnt het formaat in het Exporteren-menu in de editor.

Tips

• Houd 1 detailniveau per diagram. Splits het model in deelprocessen als de leesbaarheid daalt.
• Begin activiteitnamen met een werkwoord: “Controleer factuur”, niet “Factuurcontrole”.
• Gebruik alleen BPMN-elementen die nodig zijn. Niet elk diagram heeft parallelle gateways nodig.
• Valideer het model voordat je het exporteert of doorzet naar Procesbeschrijving.
• Koppel actoren aan groepen op het proceskennisbord om swimlanes automatisch te genereren.
